24V250W กล่องควบคุม DC Motor 2 สาย
24V250W กล่องควบคุม DC Motor 2 สาย

0 บาท เหลือ 500 บาท

24V250W กล่องควบคุม DC Motor

24V250W กล่องควบคุม DC Motor 2 สาย
24V250W กล่องควบคุม DC Motor 2 สาย

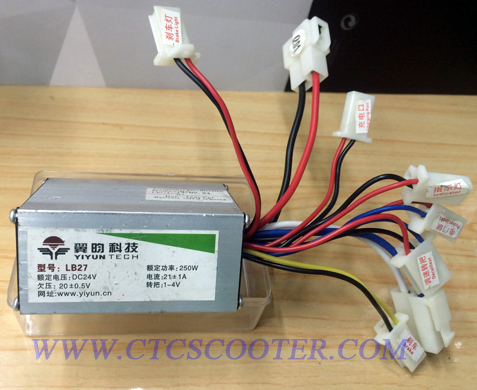

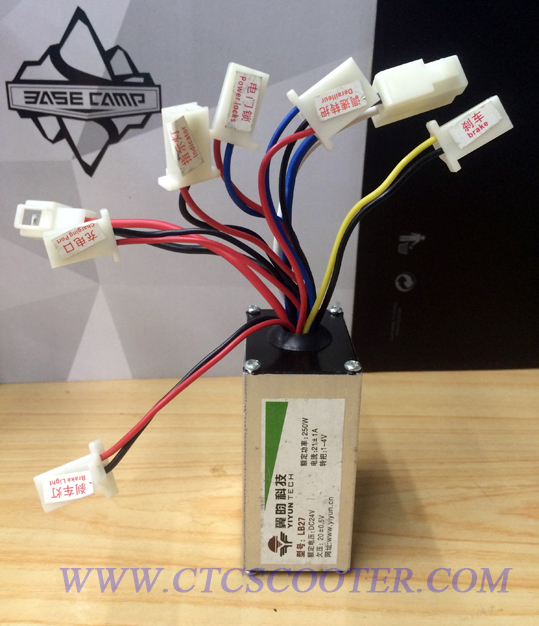

กล่องควบคุม DC Motor 24V250W

กล่องควบคุมดีซีมอเตอร์ 24V250W ( มี สอง เเบบ เลือก ได้คือสายคันเร่งเเบบ สาม สายเเละ สี่ สาย )

กล่องควบคุมมอเตอร์ DC24V250W

ใช้กับมอเตอร์ 2 สาย ขนาด 24V150W-24V250W ได้ทุกแบบ มีจุดต่อครบครัน ไฟหน้า สวิทซ์กุญแจ ไฟเบรก สวิทซ์เบรก ช่องชาตร์ไฟ คันเร่ง ตัวกล่องทำจากอลูมิเนียมระบายความร้อนได้อย่างดี ติดตั้งง่ายพร้อมคู่มือการต่อและชุดหัวปลั๊กสำรอง

รายละเอืยดสายไฟ


 น้ำเงินเเดง  ใหญ่ ( Motor )  มอเตอร์

ดำ - เเดง  ใหญ่ ( Battery )  เเบตเตอรี่

 น้ำเงินเเดง  ( Power Lock ) สวิชท์กุญเเจ

เหลือง - เเดง  ( Brake Light )  ไฟเบรค

เหลืองดำ ( Brake )  มือเบรค

ดำ - เเดง  ( Charhe in )  ชาจ์ท

ดำ - เเดง  ( Pilot Lamp )  ไฟหน้า

ดำ - เเดง  ( Brake Light )  ไฟเบรค ( ไม่ได่ใช้งาน)


 คอนเนคเตอร์มือเร่งเเบบ  สี่ สาย - สำหรับต่อคันเร่งเเบบมีวัดไฟ  ดำ - GND  เเดง - ไฟเลี้ยงคันเร่ง 5V

น้ำเงิน -  I/P  ควบคุมจากคันเร่ง        เหลือง - ไฟเลี้ยงชุดวัดเเบต ส่ง ไปที่คันเร่ง  24V


คอนเนคเตอร์มือเร่งเเบบ สาม สาย - สำหรับต่อคันเร่งเเบบไม่ม่วัดไฟ

ดำ - GND

เเดง - ไฟเลี้ยงคันเร่ง  5V

น้ำเงิน -  I/P ควบคุมจากคันเร่ง
