DAMAO 72V 50A Skuter Listrik Controller สำหรับ72มอเตอร์คู่7000W 8000W E Scooter Accelerator DAMAO จอแสดงผล

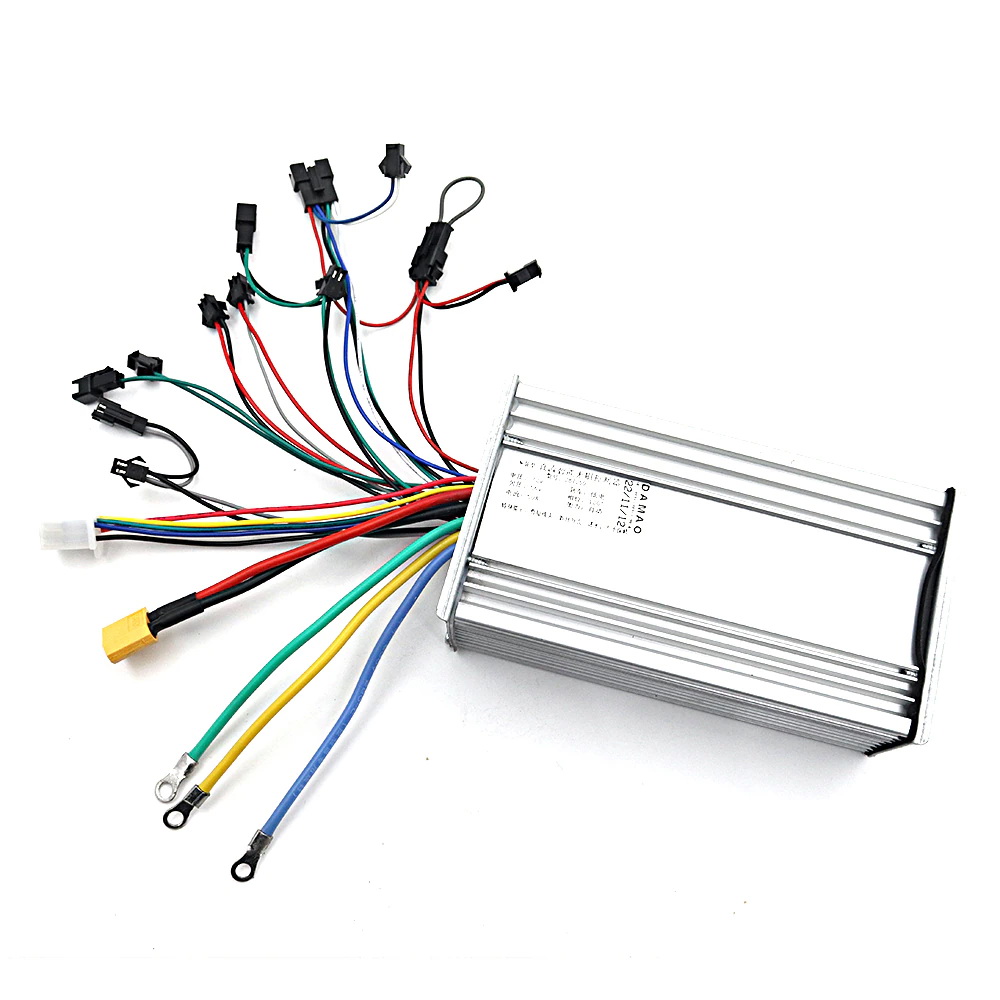

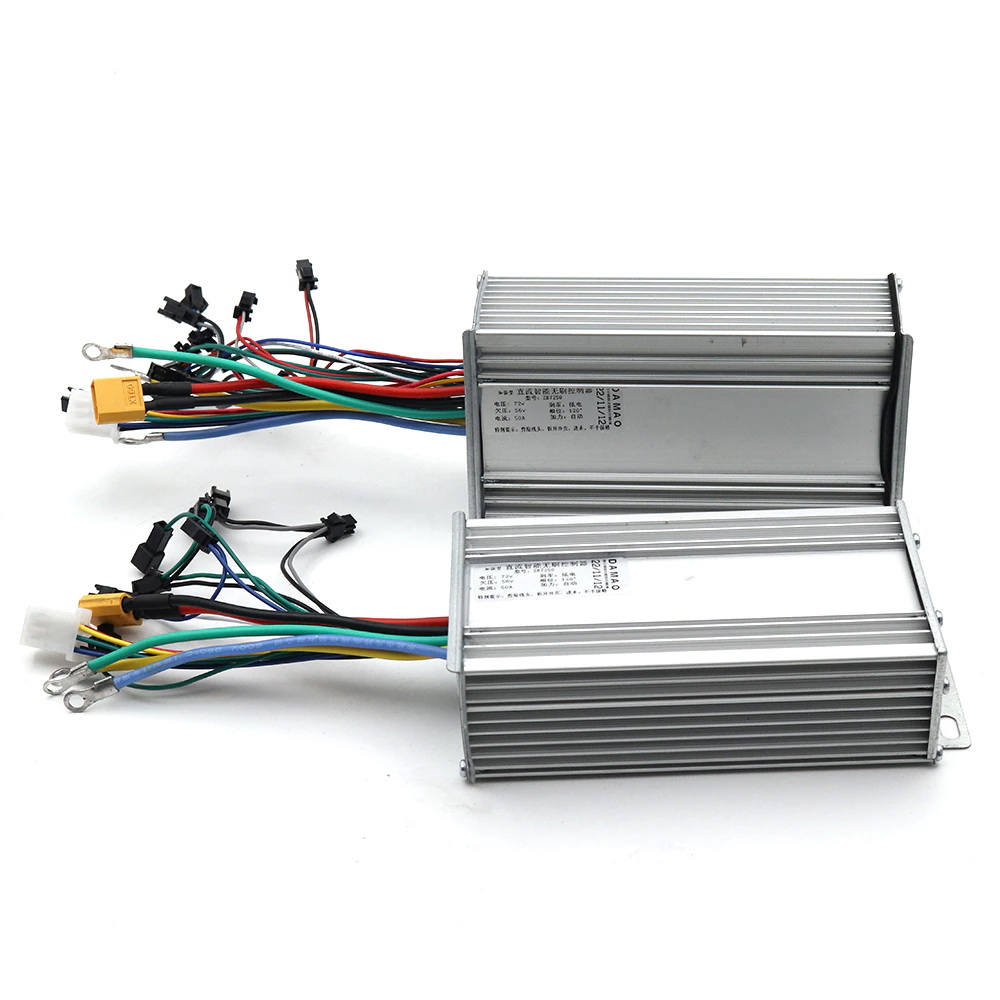

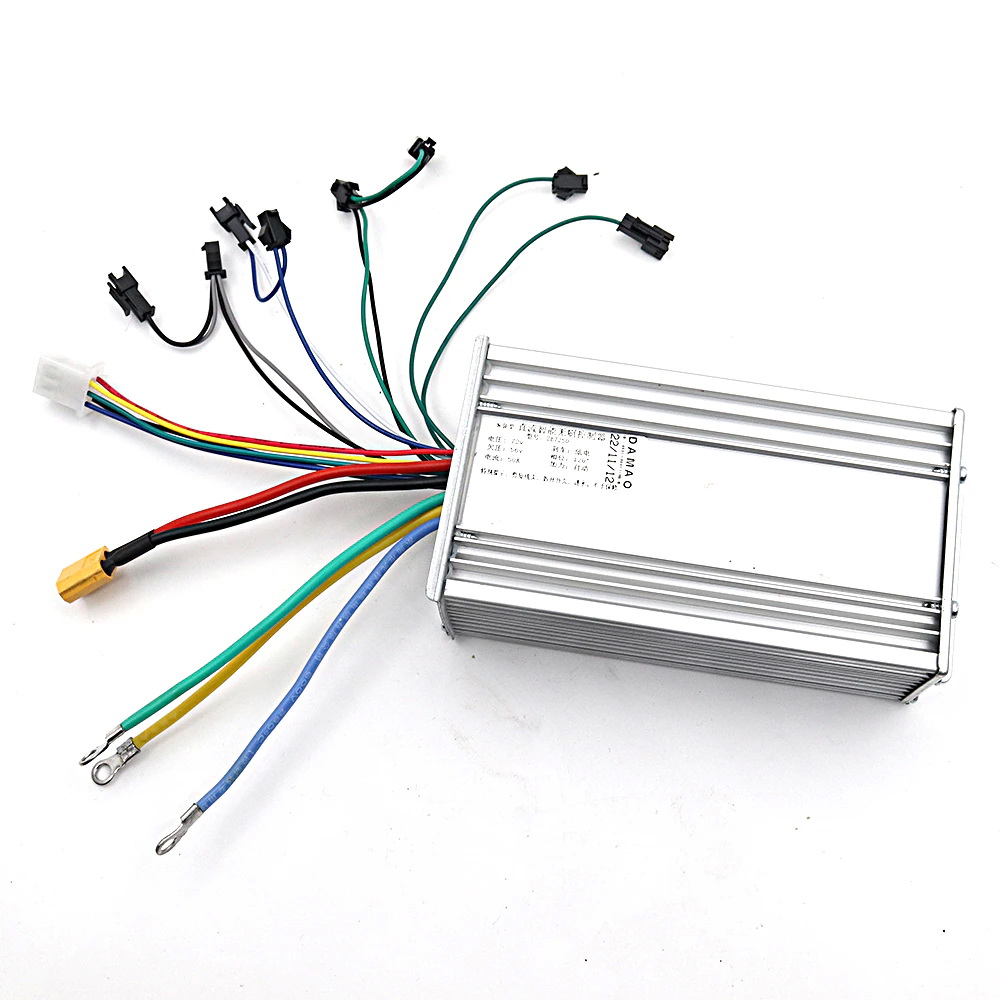

Damao 72V 50A ตัวควบคุมสกู๊ตเตอร์ PCB จอแสดงผล/ตัวเร่ง

-ตัวควบคุมแบรนด์ damao/จอแสดงผล
-- PLS เลือกตัวเลือกที่เหมาะสมที่คุณต้องการ
-ใช้สำหรับสกู๊ตเตอร์ flj SK3 SK2 E2 72V E

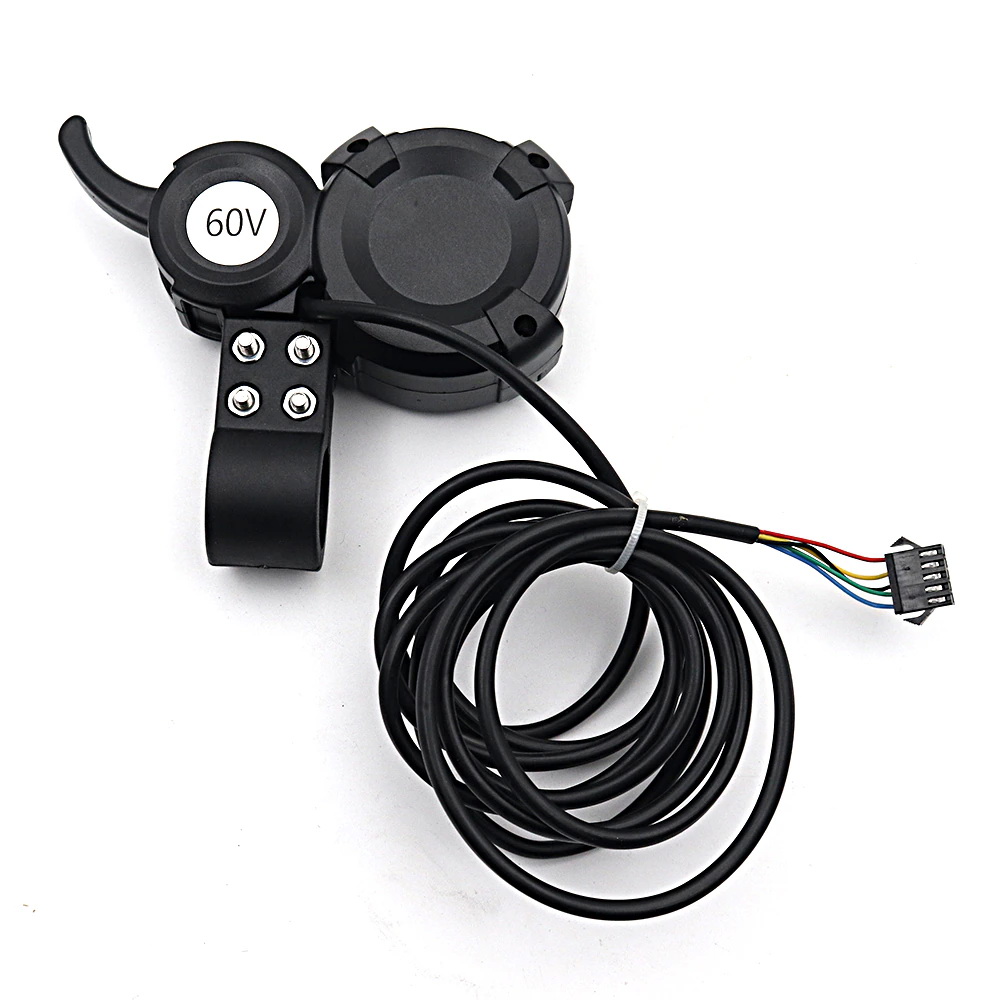

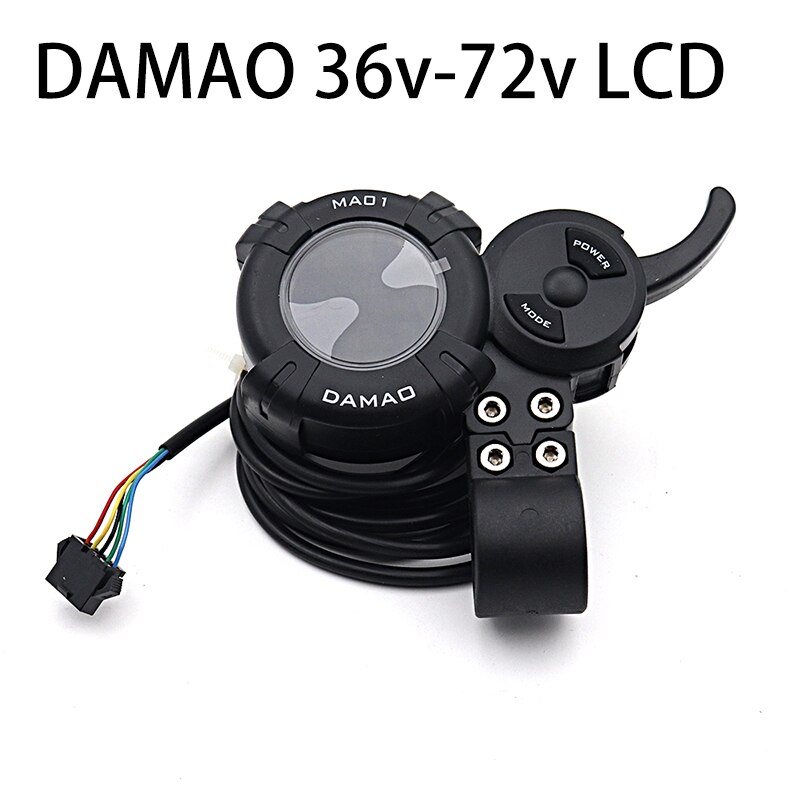

สายจากจอแสดงผล LCD

สายจ่ายไฟแสดงผล LCD สีแดง (VCC)

สายจ่ายไฟคอนโทรลเลอร์สีน้ำเงิน (K)

สาย GND จอแสดงผล LCD สีดำ (GND)

สายรับข้อมูลจอแสดงผล LCD สีเขียว (RX)

สายส่งข้อมูลจอแสดงผล LCD สีเหลือง (TX)



ขั้นตอนการทดสอบ

1.โปรดวางจักรยานของคุณและทำการทดสอบการถอดโหลด กรุณาเชื่อมต่อแบตเตอรี่สาย3เฟสสายเซ็นเซอร์5ฮอลล์จอแสดงผล LCD และแบตเตอรี่

โปรดตรวจสอบให้แน่ใจว่าลวดแต่ละเส้นเชื่อมต่อกันและไม่คลาย

2.เปิดจอแสดงผล LCD ชุดแรงดันไฟฟ้าของจอแสดงผล LCD ในแรงดันแบตเตอรี่48V 60V หรือ72V โปรดตั้งค่าข้อมูลอื่นๆบนจอแสดงผล LCD คู่เสาขนาดล้อ

3.เก็บจอแสดงผล LCD ไว้และเชื่อมต่อสายการเรียนรู้อัตโนมัติในแต่ละด้าน โน๊ต!!!

มอเตอร์จะทำงานเองโดยไม่ต้องสัมผัสคันเร่ง มันจะหยุดทำงานเมื่อคุณกดคันเร่งบนหน้าจอ LCD หรือวางสายการเรียนรู้อัตโนมัติ ออกจากแต่ละด้านเรียนรู้สายอัตโนมัติเมื่อมอเตอร์ทำงานได้ดีลวดเรียนรู้อัตโนมัติใช้สำหรับการทดสอบมอเตอร์เท่านั้น

4.เมื่อล้อทำงานได้ดีและราบรื่นคุณสามารถเริ่มทดสอบกับสายไฟฟังก์ชั่นอื่นๆพร้อมอุปกรณ์เสริมบนสกูตเตอร์ของคุณ



การตั้งค่าข้อมูลบนหน้าจอ LCD ให้กดปุ่มปุ่มพาวเวอร์และโหมดเป็นเวลานานในหน้าการตั้งค่า

ปุ่มพาวเวอร์สำหรับการเปลี่ยนหน้าและโหมดที่สำคัญสำหรับการเปลี่ยนแปลงข้อมูล

P01ความสว่าง1มืดและ3เบาที่สุด

ระยะทาง P02กม. หรือไมล์ต่อชั่วโมง

การตั้งค่าแรงดันไฟฟ้า P03 36V-72V

P04เวลานอน0ไม่มีและข้อมูลอื่นๆคือ1-60นาที

ผู้ช่วย P05ระดับ0-3

ล้อ P06ขนาดนิ้ว0.1นิ้ว

ชิ้นแม่เหล็ก P07

ความเร็ว P08จำกัด0-100กม./ชม. 100หมายความว่าไม่จำกัดความเร็ว

P09การเริ่มต้นเป็นศูนย์หรือการเริ่มต้นที่ไม่ใช่ศูนย์

P10ไดรฟ์โหมด1ไดรฟ์ไฟฟ้า

P11: Pas NONE

P12เริ่มต้นความแข็งจาก0-5

การตั้งค่า P13 Pas (ไม่มีมันไม่สามารถรับรู้ได้เนื่องจากไม่มีตัวควบคุมฟอร์มลวด PAS)

ชุดจำกัดกระแสไฟฟ้าสำหรับตัวควบคุม P14

P15การตั้งค่าแรงดันไฟฟ้าของตัวควบคุมสั้น48V คือ60V คือ72V

ไม่มี P16

ล่องเรือ P17 0คือไม่มีการล่องเรือ1คือใช่

ความแข็งเบรก ABS P18 0-3นุ่มและแข็ง



รหัสข้อผิดพลาดหรือสถานการณ์การขับขี่

0ปกติ

เข้าพัก1ครั้ง

2ความผิดเบรก

3ไม่มี

4 6กม./ชม.

5ล่องเรือ

6แรงดันแบตเตอรี่สั้น

7ความผิดของมอเตอร์

ความผิดพลาดของคันเร่ง8

9ความผิดพลาดของคอนโทรลเลอร์

10หน้าจอแอลซีดีที่ได้รับความผิดพลาด

11จอแสดงผล LCD ส่งความผิดพลาด

ความผิดพลาดในการสื่อสาร12 BMS

13ความผิดแสงด้านหน้า

จอแสดงผลแอลซีดีข้อผิดพลาด
